Nom de la pièce: Rightsheel Comolded & Leftshell Comolded
Nombre d'empreinte: 1 + 1 (1 + 1)
Acier pour empreinte et noyau: H13 HRC48 ~ 52
Matière injectée: PA66 / 6- FRIANYL C3 H V0 & TPE TC5YCZ
Rétrécissement: 1,3%
Marque de bloc chaud: INCOE
Taille de la pièce: 190 * 127 * 25 MM
Taille de l'outillage: 750 * 750 * 619 MM
Poids de l'outillage: 2067 Kg
Finition des surfaces: VDI 3400 Réf. 27
Simulation CAE
L’analyse a montré que le remplissage était déséquilibré et que la pression de remplissage était plus élevée.

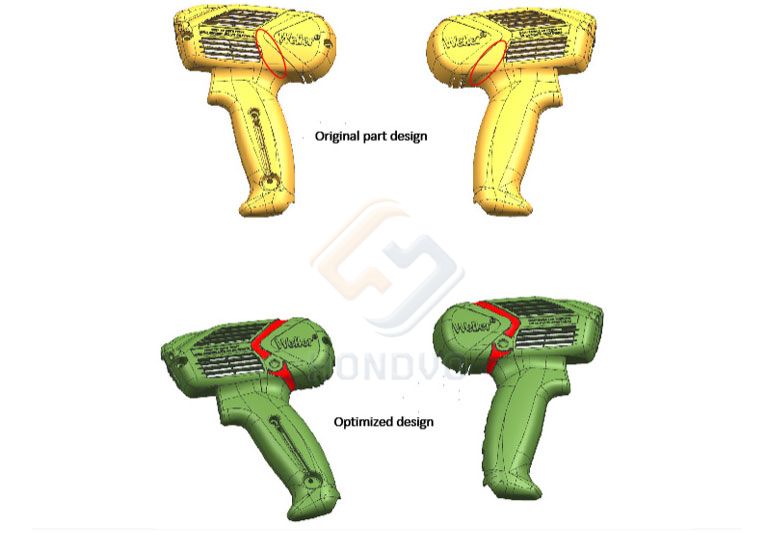

Optimisation
La paroi du produit TPE d'origine (marquée dans un cercle rouge) est trop mince et le remplissage du produit gauche et du produit gauche n’est pas équilibré. En conceptant et Optimisant du produit, on obtien un remplissage équilibré avec une pression d’i

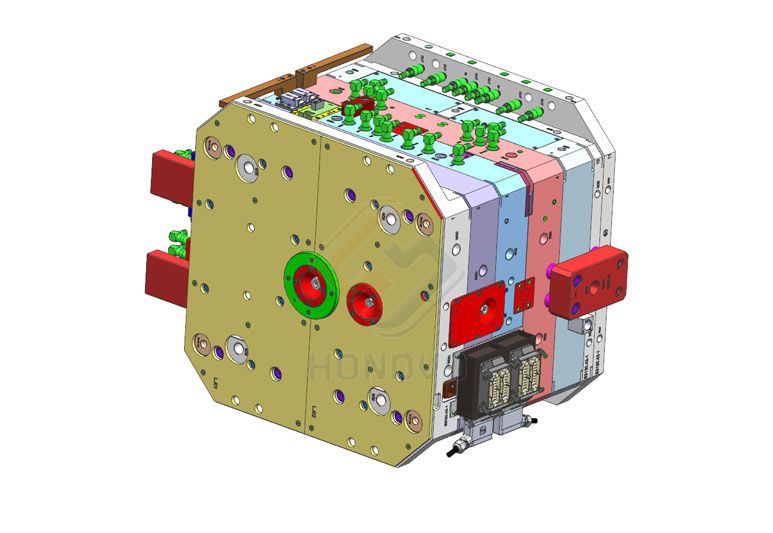

Personnalisation
Conception du moule basée sur les données de la machine d'injection du client, le moule peut fonctionner dans une machine d'injection en bi-matière à 45 degrés et 90 degrés.
